旋回破碎機的基本構造

作者：紅星機器發布時間：2012-04-03 00:00:00 更新時間：2018-11-02 00:00:00

立即咨詢了解設備報價及服務，工廠直銷，享優惠折扣價！

旋回破碎機，又叫做復合式破碎機、立式復合式破碎機，是一種中、細碎機。

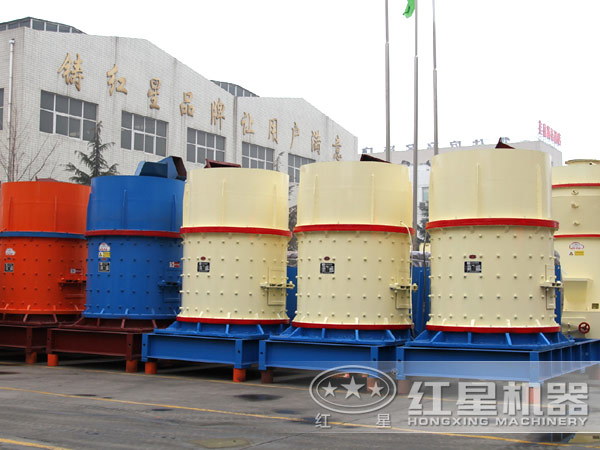

復合式破碎機圖片

旋回破碎機基本上有三種形式：固定形式，斜面排礦式和中心排礦式。由于前兩種存在許多缺點，因此，我國僅生產中心排礦式旋回破碎機。

中心排礦式旋回破碎機的機架是有機座、中部機架和橫梁組成，他們彼此用螺栓固緊，破碎機的機座安裝在鋼筋混凝土的基礎上。

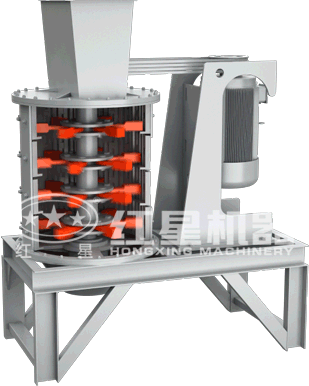

旋回式破碎機結構圖

旋回破碎機的工作機構是破碎錐和固定錐（中部機架）。中部積極內表面鑲有三行平行的錳鋼襯板，底下面的一行襯板支撐在機架下端突出部分上，而上面一行則插入中部機架上部的凸邊中。這樣，就能承受碎礦時由于摩擦而產生的推力和破碎力的垂直分力。中部機架與襯板間需用鋅合金（或水泥）澆鑄。

破碎錐的外表面套有三塊環狀錳鋼襯板，為了使襯板與錐體緊密接觸，在兩者間澆注鋅合金，并在襯板上端用螺帽壓緊，在螺帽上端裝以鎖緊板，以防螺帽松動。

破碎錐裝在主軸上，主軸的上端是通過錐形螺帽、錐形壓套、襯套和支撐環懸掛在橫梁上。為了防止錐形螺帽松動，其上還裝有楔形鍵。襯套以其錐形端支撐在支撐環上，而其側面則支撐在內表面為錐形的襯套上。破碎機運轉時，由于襯套的下端與錐形襯套的內表面都是圓錐面，故能保證襯套沿支撐環和錐形襯套上滾動，從而滿足了破碎錐旋擺運動的要求。

主軸的下端插入偏心軸套的偏心空中，該孔對破碎機軸線成偏心。偏心軸套旋轉時，破碎錐的軸就以橫梁上的固定懸點為錐徑作圓錐面運動，從而產生破碎作用。

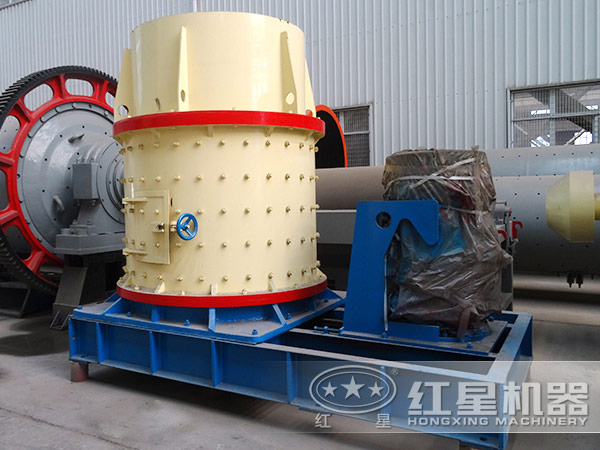

復合式破碎機圖
