作者：紅星機器 發布時間：2009-07-08 00:00:00 更新時間：2018-09-17 00:00:00
立即咨詢了解設備報價及服務，工廠直銷，享優惠折扣價！
.jpg)

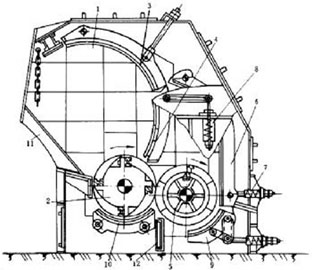

雙轉子反擊式破碎機的結構見下圖，機體內裝有兩個有一定高差平行排列的轉子。一級轉子位置較第二級轉子稍高，為重型轉子，用于破碎大塊物料。第二級轉子轉速較快，用于物料的中、細碎以滿足產品的要求。兩轉子中心連線的水平夾角約為12°。轉子上用螺栓固裝板錘、板錘用高錳鋼鑄造。板錘的形狀有利于沖擊粉碎和出料。轉子固裝在主軸上，主軸兩端用滾動軸承支承在機體上。兩轉子分別由兩臺電動機聯接聯軸器、經V帶傳動作同向高速旋轉。
1-機體；2-一轉子；3-一反擊板；4-分腔反擊板；5-第二轉子；6-第二反擊板；
7-彈簧；8-壓縮彈簧；9-均整篩板；10-篩板；11-進料口；12-固定反擊板
一反擊板和第二反擊板的一端，由懸掛軸鉸接于機體的兩側板上，另一端分別由懸掛螺栓支掛在機體上部或由調節彈簧部件支掛在機體后側板上。分腔反擊極通過支掛軸和連桿與裝在機體兩側的壓縮彈簧聯結，懸掛在兩轉子之間，將機體分成兩個破碎腔。分腔反擊板與一反擊板聯成圓弧狀反擊破碎腔及分腔反擊板和第二反擊板之間的第二反擊破碎腔。分腔反擊板和第二反擊板的下半部安裝有不同排料尺寸的篩條襯板，使達到粒度要求的料塊及時排出，以減少能量損耗。
為了確保產品粒度的質量指標，消除個別大塊物料的排出，在第二級轉子的卸料端設置有勻整篩板 及固定反擊板，在物料接觸的表面裝有高錳鋼鑄造的篩條和防護襯板。機體在物料破碎區域內壁裝有襯板，機體上設有便于安裝檢修用的后門和側門。機體進料口處設置有鏈幕，用以防止物料在破碎時飛出。
