錘破機-錘式粉碎機簡介

錘破機作業高清視頻，山東菏澤客戶現場

錘式粉碎機(錘破機)，也叫錘式破碎機，是冶金、建材、化工和水電等工業部門中細碎石灰石、煤或其他中等硬度以下脆性物料的主要設備，可實現一次性成型，破碎比大、生產能力高、成品粒度均勻，走進各大石子廠，深得客戶們信賴。

錘式粉碎機應用領域，一機多能

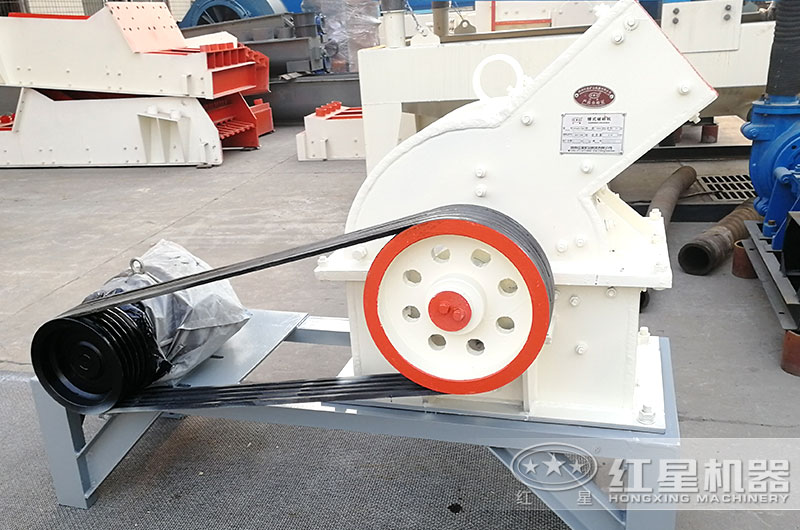

錘破機-錘式粉碎機圖片

錘破機，占地面積小、節能環保

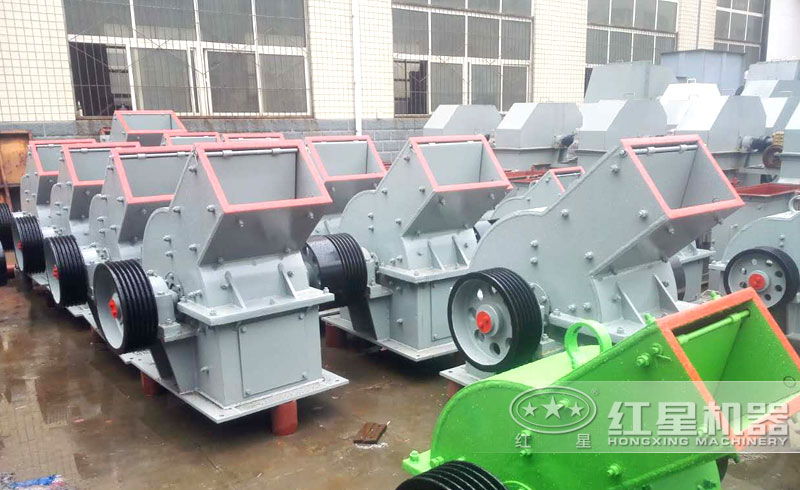

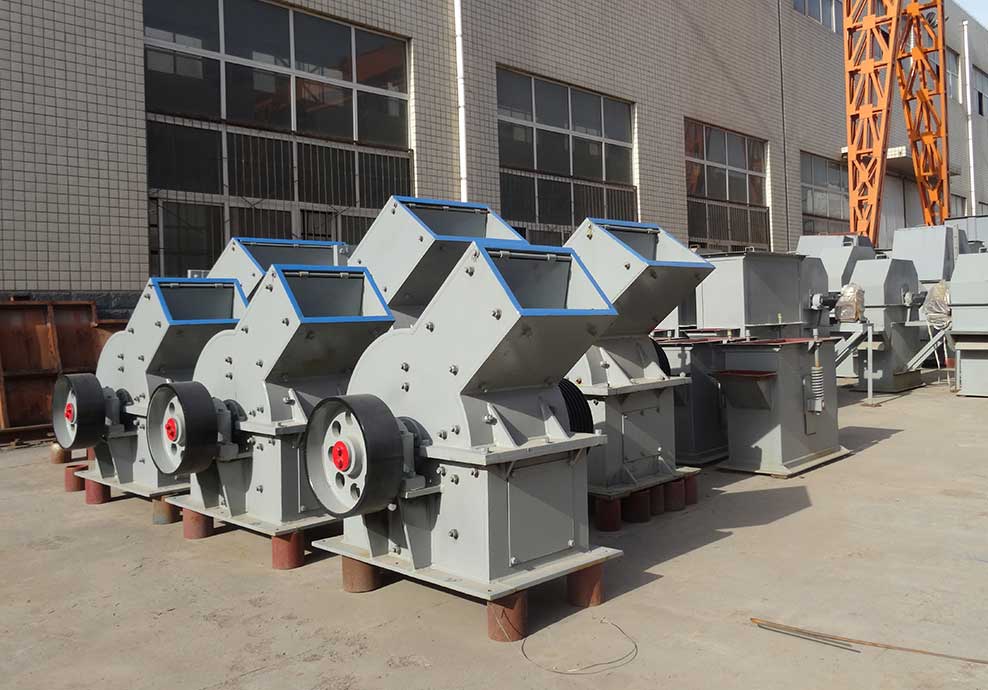

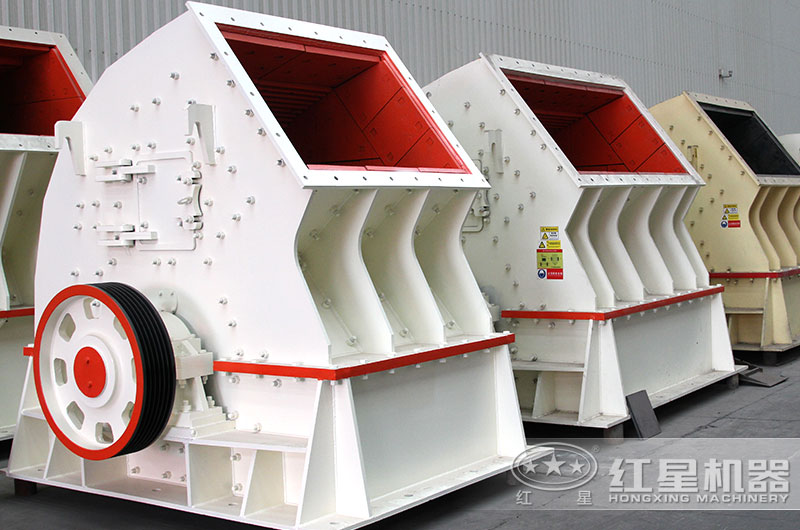

錘式粉碎機實拍圖，型號齊全

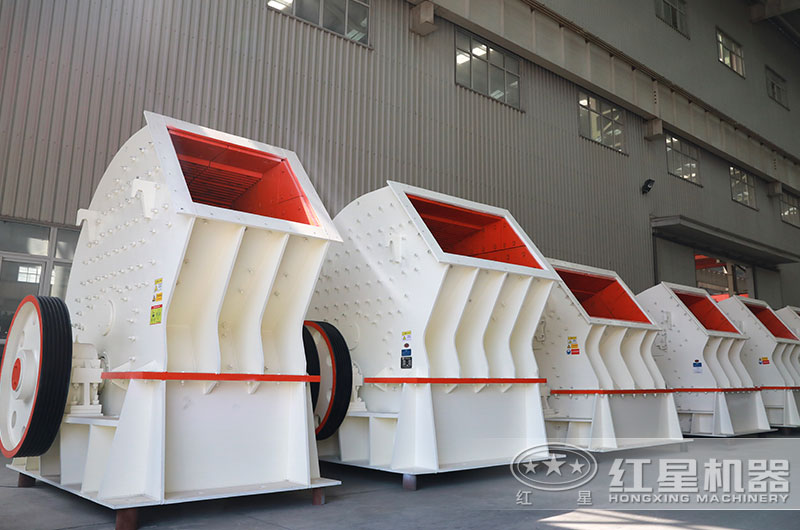

大型錘破機（pcz型）進料粒度大、產量高

pcz型錘式粉碎機、智能環保

錘破機-錘式粉碎機性能特點

1、工作錘頭，采用新工藝鑄造，耐磨、耐沖擊，易損件少，維修方便，是升級換代產品。

2、一錘成型，又叫一次成型，無需二級破碎整形加工，直接將大塊石料破碎成各種不同需求規格的砂石料，成型效果佳，可據客戶要求，出料粒度進行自由調節，各種用戶需求均可滿足。

3、采用新型生產技術，融入智能新理念，由PLC自動控制編程系統來作業，機械化程度高，操作更簡單，可坐在操作間實時遠程監控，節省作業成本，整體產量提升。

4、整體密封型強，配置有除塵裝置和降噪裝置，有效控制粉塵、噪音污染，另外，采用耐磨緩沖層設計，不僅能保護機身，還能減少噪音。

錘破機-錘式粉碎機客戶現場圖

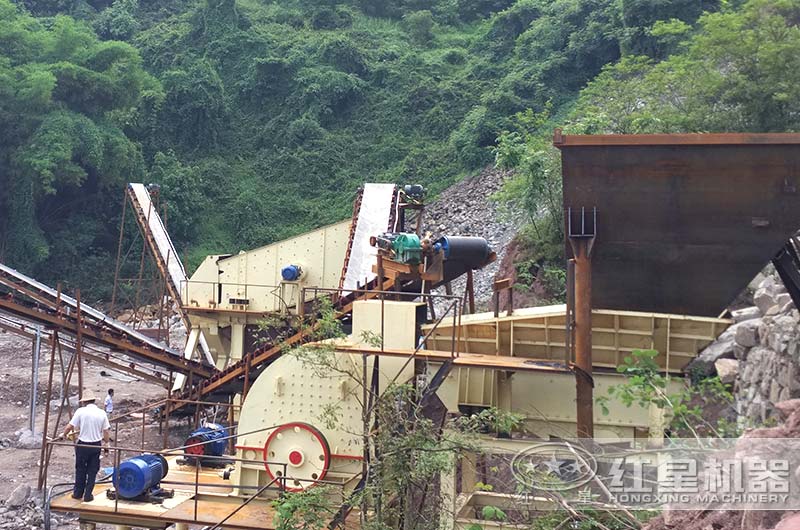

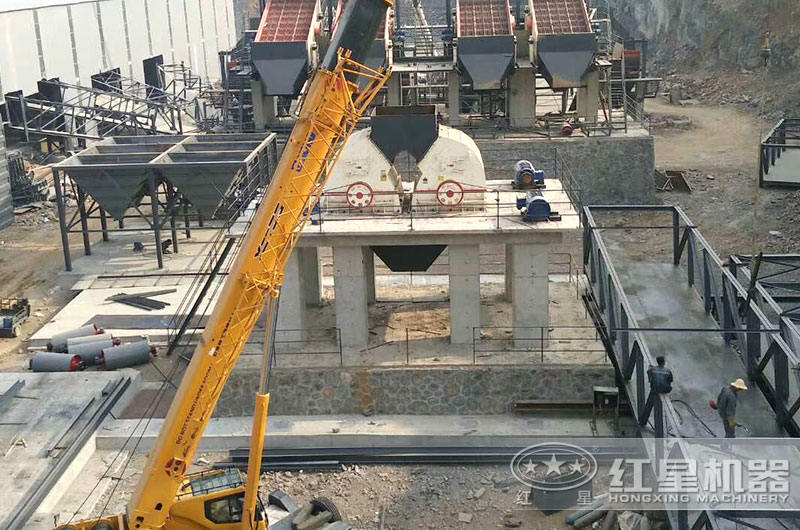

山東客戶現場實拍圖，由給料機+錘破機+振動篩組成一條生產線

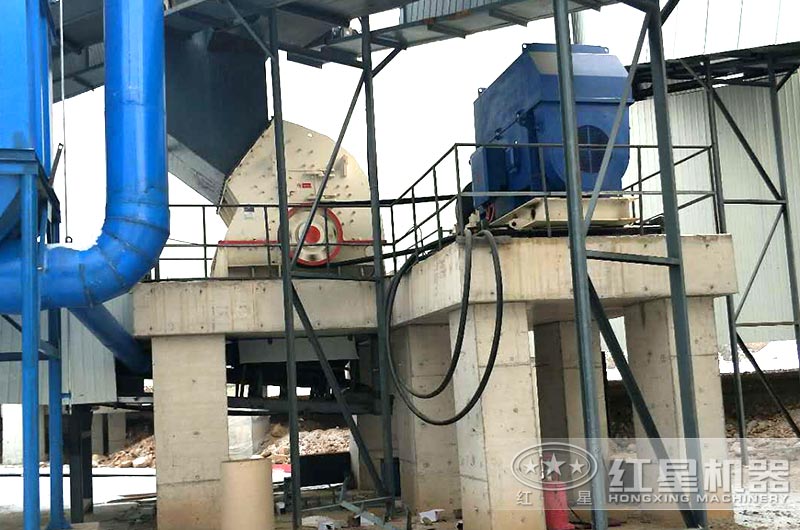

山西陽泉客戶現場，配置除塵、密封裝置

河南客戶安裝現場實拍圖（已投產）

錘破機-錘式粉碎機優惠報價，免費了解

在河南鄭州市的紅星機器生產廠家已有幾十年經驗，崢嶸歲月、不懈奮斗，為用戶提供更多樣化的產品、專業服務和解決方案，錘式粉碎機也不斷受到很多用戶朋友好評，而且紅星還是自己進行銷售，很多中間環節都減少了，給大家都是出廠價，可隨時點擊免費咨詢了解具體優惠報價，并且后期還會免費幫助大家進行免費安裝、調試、技術培訓，更快投入生產，減少投資成本。

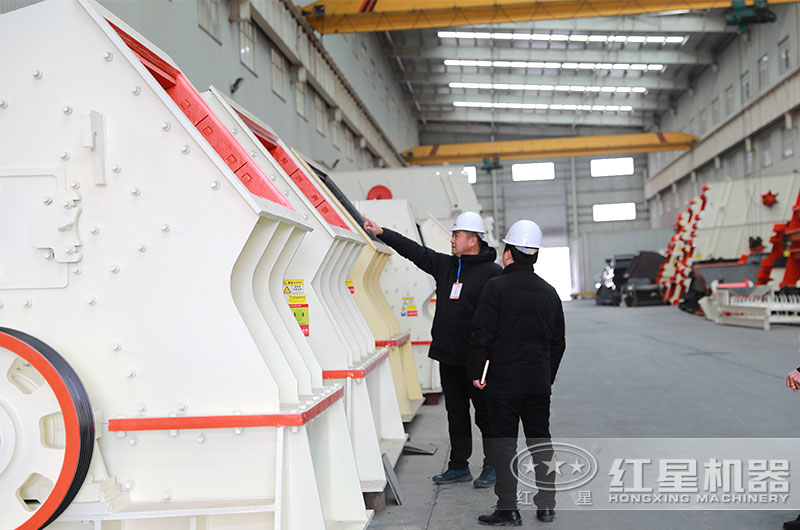

用戶來廠參觀，直接選購

紅星售后服務

錘破機-錘式粉碎機工作原理

錘式粉碎機主要是靠沖擊作用來破碎物料，破碎過程大致是這樣的，物料進入破碎機中，遭受到高速回轉的錘頭的沖擊而破碎，破碎了的物料，從錘頭處獲得動能，從高速?zèng)_向架體內擋板，篩條，與此同時物料相互撞擊，遭到多次破碎，小于篩條之間隙的物料，從間隙中排出，個別較大的物料，在篩條上再次經錘頭的沖擊，研磨，擠壓而破碎，物料被錘頭從間隙中擠出。從而獲得所需粒度的產品。錘式粉碎機分可逆式和不可逆式兩種，可逆式錘式粉碎機的轉子可逆，一般用于細碎；不可逆式錘式粉碎機的轉子不可逆，一般用于中碎。

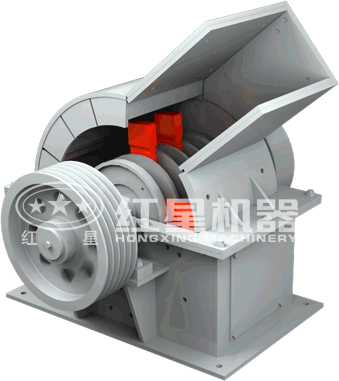

錘破機工作原理動態圖

錘破機-錘式粉碎機結構

錘破機主要由箱體、轉盤、軸、錘頭、篦條、調整架和聯軸器等組成。

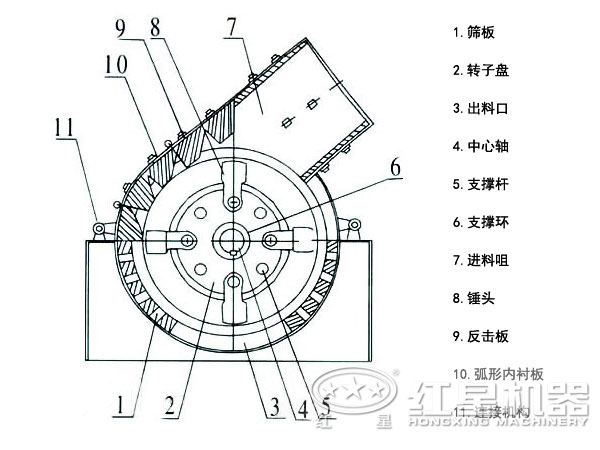

錘式粉碎機結構圖

錘破機的殼體是用鋼板焊接的箱形結構，沿軸線中心分成上、下兩部分，其間由螺栓連接，機殼上方有給料口。在轉盤上穿有1根心軸，錘頭通過心軸分別交錯裝在轉盤上，各錘頭間有隔離套隔離。當轉子高速旋轉時，錘頭在離心力作用下?lián)羲槲锪?。轉動軸靠?jī)啥溯S承支撐，軸承座分別安裝在箱體的兩側，并用螺栓與之固定。箱體下部裝有帶兩個偏心輪的通軸。轉動機器兩側的手柄，使偏心輪轉一個角度，便可將篦條架托起或降下，從而可調節錘頭與篦條間的間隙，也就可得到所需要的產品粒度。

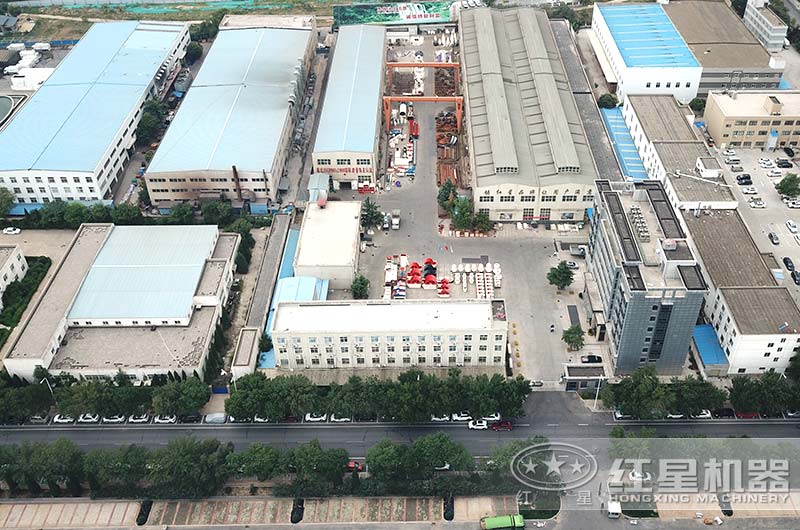

紅星廠區，歡迎隨時來訪

地址：鄭州市高新區檀香路8號

pcz型錘破機技術參數

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸 長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

錘破機 技術參數

規格	處理能力(t/h)	電機功率 (kw)
PC 400×300	3-10	4P 11
PC 600×400	6-22	4P 22
PC 800×600	10-40	4P 55
PC 1000×800	15-50	4P 75
PC 1000×1000	18-75	4P 90
PC 1200×1200	22-95	4P 132

注：產量根據不同物料，進料粒度等因素其結果將有所不同
