單轉子錘式破碎機可分為可逆式和不可逆式兩種類型??赡媸藉N式破碎機的轉子首先向某一方向旋轉,對物料進行破碎。該方向的材板、篩板和錘子端部即受到磨損。磨損到一定程度后,使轉子反方向旋轉,此時破碎機利用錘子的另一端及另一方的襯板和篩板工作,從而連續工作的壽命幾乎可提高一倍。單轉子可逆式錘式破碎機結構示意見圖1-1(b)。單轉子不可逆錘式破碎機的轉子只能向一個方向旋轉。當錘子端部磨損到一定程度后,必須停車調換錘子的方向(轉180°)或更換新的錘子。單轉子不可逆錘式破碎機結構示意見圖1-1(a)。

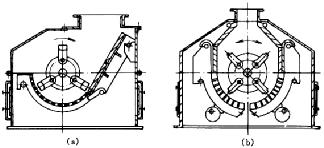

圖 1-1 單轉子錘式破碎機的示意圖
(a)不可逆式;(b)可逆式
圖 1-2 所示為單轉子、多排、不可逆式錘式破碎機。它由電動機、聯軸器、軸承部、主軸、圓盤、銷軸、軸套、錘子、飛輪、進料口、機殼、襯板和篩板等零部件組成。機殼由上下兩部分組成,分別用鋼板焊成,各部分用螺栓連接成一體。襯板由高錳鋼制成,襯板磨損后可以拆換。為了便于檢修、調整和更換篩條,機殼的前后兩面均開有檢修孔。為了便于更換錘子,機殼的兩側壁也開有檢修孔。破碎機的主軸上安裝有數排圓盤,在轉子圓盤上有兩排銷孔,當錘子端部磨損后可以把銷軸插在外圈孔內,從而調整錘子與篩條之間的間隙。錘子用銷軸鉸接在各排圓盤之間,為了防止圓盤和錘子的軸向竄動,在圓盤兩端用壓緊錘盤和銷緊螺母固定。轉子兩端支承在滾動軸承上,軸承用螺栓固定在機殼上。主軸與電動機用彈性聯軸器直接聯接。為了保持錘式破碎機轉子的平衡,在主軸的另一端裝有飛輪。

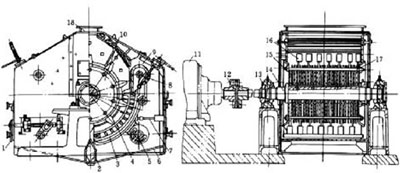

圖 1-2 不可逆錘式破碎機結構示意圖
1-電動機;2-聯軸器;3-軸承部;4-主軸;5-圓盤;6-銷軸;7-軸套;8-錘頭(子);9-飛輪
(本圖中假想線表示);10-進料口;11-機殼(體);12-襯板(打擊板);13-篩板(條)
圓弧狀卸料篩板安裝在轉子下方,篩條的兩端裝在橫梁上,外面的篩條用壓板壓緊,篩條排列方向與轉子運動方向垂直。篩條間隙由篩條中間凸出部分形成。為了便于物料的排出,篩條之間構成向外擴大的篩縫,同時還向轉子方向傾斜。
在進料部分還安裝有打擊板,是首先承受物料沖擊和磨損的地方。打擊板由托板和材板等部件組裝而成。托板是用鋼板焊接的,上面的襯板是高錳鋼鑄件,組裝后用兩根軸架裝在破碎機的機體上。進料角度可用調整螺栓進行調整,襯板磨損后可以更換。
錘子是以鉸鏈方式裝在銷軸上,由于是自由懸掛的,在高速旋轉時錘子向外張開,當遇上難碎物件時,能沿銷軸回轉,從而避免機件損壞,起著保護作用。當難碎物件(如鐵物)進入破碎腔時,在錘子的打擊下,非破碎物被錘子排到篩條的末端,并定期由特設的孔中取出,避免錘子與篩條等機件損壞。另外,在傳動裝置上還裝有專門的保險裝置,利用安全銷釘,在過載時被剪斷,使電動機和破碎機轉子脫開,起到保護作用。
這種錘式破碎機的轉子只能沿一個方向運轉進行破碎,故稱不可逆式。
圖 1-3 是可逆式錘式破碎機。由于轉子可以向左或向右旋轉,破碎機對垂直中心線是對稱的,給料口設在機器中部。篩條裝在兩邊的弧形側板上,側板的上端懸掛于心軸上,下端支承在偏心輪上。轉動手柄,偏心輪隨之轉動,即調節錘子與篩條之間的徑向間隙。調節勿需停車。拉緊彈簧使側板與偏心輪保持接觸。

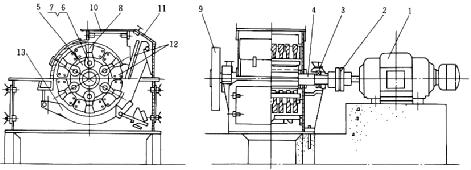

圖1-3可逆式錘式破碎機
1-手柄;2-籠筐;3-側板;4-篩條;5-偏心輪;6-拉桿;7-拉緊彈簧;8-心軸;9-折轉板;10-轉子;
11-電動機;12-聯軸器;13-軸承;14-主軸;15-圓盤;16-錘子;17-銷軸;18-給料口
在左右側板下端,有一段距離內沒有篩條,其下方裝有一個可左右擺動的籠筐,非破碎物落到此筐內。每隔一定時間拉動拉桿,可使積存于籠筐內的非破碎物排出。
當錘子一端及某一側的襯板和篩條磨損后,可以停車,使電動機和破碎機的轉子反轉,利用錘子的另一端及另一側的襯板和篩條進行工作。
錘式破碎機主要以沖擊兼施磨剝作用粉碎物料。由于設置篩條,所以不能粉碎粘結性物料。當進入破碎機的物料水分超過 15% 時,就要出現堵塞現象。
