慣性圓錐破碎機是是一種新型破碎設備，該設備擁有破碎比大、安全系數高、節能等優勢。對于圓錐式破碎機來說，內部的錐套起著關鍵性的作用。今天就由紅星機器為大家講解，針對于錐套的失效機理進行分析，從而解決問題。

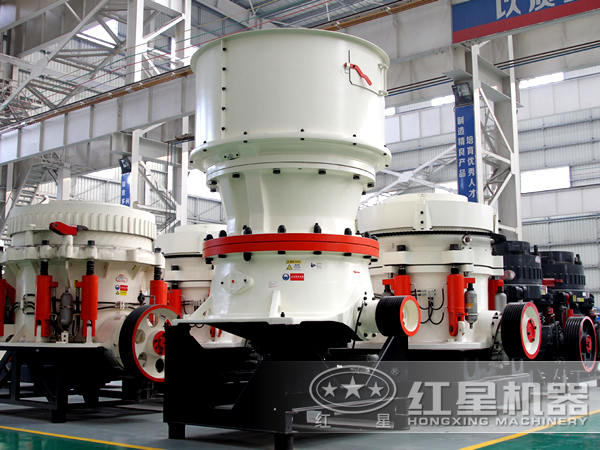

圓錐破碎機

偏心套內壁軸向受力非常不均，只有1/3部位以上受力，并且沖擊、擠壓力非常大，徑向力更加不均。在擠壓、沖擊力過大的情況下，由于巴氏合金抗壓強度較低，容易發生壓皺，甚至合金從軸承中被擠壓出來。當受到?jīng)_擊載荷時，它的沖擊韌性低，易形成裂縫和剝落，使偏心套的使用壽命只有一個月左右，設備停產檢修頻繁、利用率低，運行和維修費用高。偏心套是破碎機的心臟部位備件，更換需大拆大卸，人力物力受到很大的損失。

襯套損壞形式中碎裂是常見的，主要是在襯套軸向和徑向出現許多不規則裂紋，同時還存在襯套燒研損壞，其主要問題除運行維修因素外，青銅襯套材質雖然耐磨，但機械強度低，韌性差。另一方面，負荷大也是襯套碎裂頻繁、使用壽命短的主要原因。

錐套裂紋原因是多方面的，除了設備運行和維修之外，非破碎物進入（俗稱"過鐵"）也是主要原因之一。過鐵輕則引起圓錐破碎機停車，重則導致破碎機零部件、電機受損。過鐵產生的沖擊負荷對錐套的破碎影響尤其嚴重。

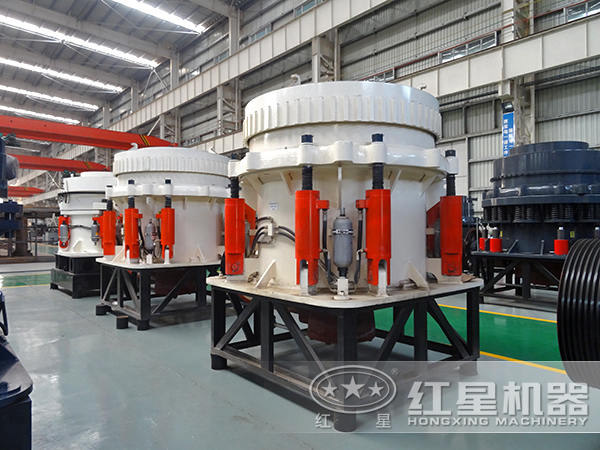

圓錐破碎機

慣性圓錐破碎機的碎石過程是由電機帶輪和圓錐齒輪帶動偏心套轉動。當偏心套轉動時就帶動破碎圓錐繞破碎中心作旋擺運動，從而使破碎圓錐表面時而靠近時而離開固定圓錐表面，使給入破碎腔內的物料不斷受到擠壓和彎曲作用而被破碎。在這一過程中，物料所受的擠壓力完全由錐套提供，同時，錐套受到物料一非均勻的正壓力，且由于動錐沿不均勻物料磙壓，同時受到慣性圓錐破碎機的振動作用力，使正壓力轉變?yōu)闆_擊力。根據以上文獻對圓錐破碎機偏心套的失效現象和機理、運轉狀態受力分析可以看出：高沖擊負荷是錐套產生裂紋的主要原因，因此，改善錐套材料強韌性能是提高其使用壽命的關鍵所在。
