在自磨機的生產使用過程中,進料端漏漿問題時有發生,嚴重影響了磨機的運轉率,中空軸也受到相當大的磨損。下文通過對進料端結構的分析,以找到漏漿的成因。

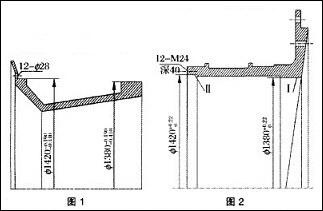

以Φ4000×1400濕式自磨機為例。濕式自磨機進料部由進料襯套和中空軸組成,它們的結構分別如圖1和圖2所示,該結構有兩個配合面,為Φ1380面和Φ1420面,進料襯套上的兩個配合面公差均為-0.410~-0.190,中空軸上的兩個配合面公差為0~+0.220,兩個相對應的配合面之間所形成的配合間隙大為0.63,小為0.19,中空軸前端有12個周布的、深度為40的M24內螺紋孔,與進料襯套上的12個Φ28孔相對應,中空軸和進料襯套之間就用這12根M24 的螺桿進行聯接,進料襯套以這l2根螺桿進行軸向固定,依靠?jī)蓚€(gè)配合臺面進行徑向固定,進料襯套的運動則通過這l2根螺桿來傳遞。
通過上面的結構分析可知,在設計上進料襯套和中空軸的配合間隙大為0.63,小為0.19,而自磨機礦漿-200目(0.075mm)顆粒就占了47%左右,而粒度在0.63以下的就更多,所以當自磨機運轉時,筒體中的礦漿(粒度在0.63mm以下部分)在離心力等的作用下從配合面I進入,經過II配合面,而從起固定作用的l2根螺桿處漏出,這樣礦漿就漏出來了。
由于礦石顆粒硬度高、不規則,因此,礦漿在配合面間的流動意味著礦漿對配合面有著磨剝作用,經過這樣長時間、連續不斷的作用,配合而間的配合間隙就逐漸變大,礦漿漏出量也就逐漸更大,
如此循環往復,當間隙增大到一定程度時,I、Ⅱ配合面的配合關系就不復存在。進料襯套和中空軸的徑向與軸向固定均由12根螺桿來固定,顯然l 2根螺桿無法完成此固定作用,螺桿就經常斷掉,而隨著中空軸Ⅱ端配合面的不斷磨損,其上的l2個螺桿孔就遭到破壞,螺桿也失去作用,進料襯套就更加無法固定在中空軸上。當一次固定下來之后不久便脫離了,進料襯套處于半自由狀態,隨著間隙的再一步增大,礦漿的漏出通道也在變大,進料襯套更加無法固定,因此會經常出現漏漿。
