紅星機械為國內知名企業的大型回轉窯生產企業的生產圖紙，具有生產工藝簡單，對加工設備要求低，成本低等優點，是中小型機械企業生產加工的圖紙參考。我們對新設計的回轉窯圖紙舉例介紹。

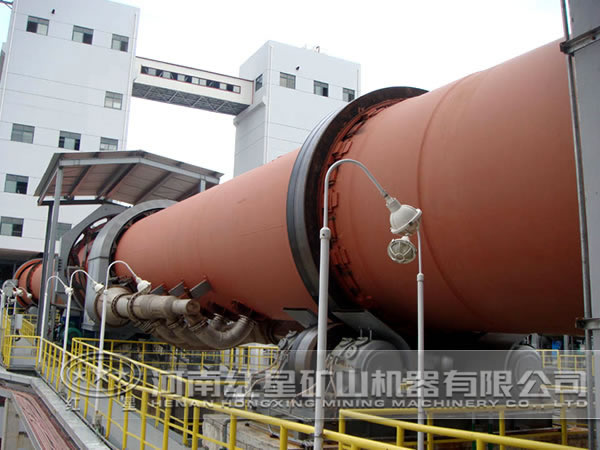

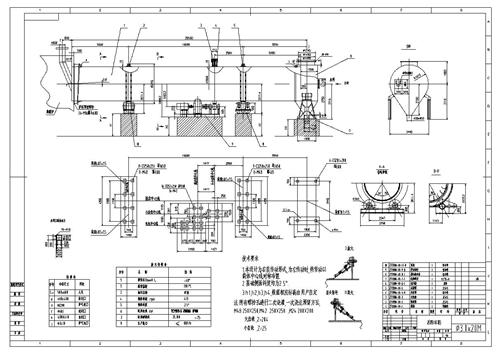

下圖為2.2米回轉窯圖紙?jiān)奸L(zhǎng)度為48米，即2.2米48米回轉窯可以根據要求更改為長度38米~60米回轉窯，廣泛用于水泥窯、冶金化工窯和石灰窯。

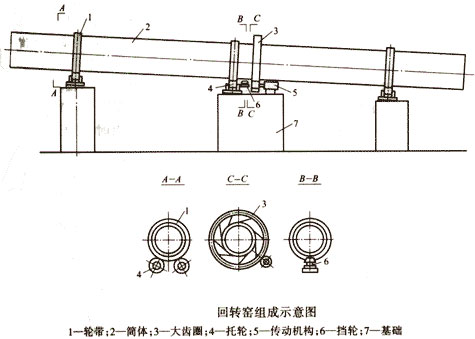

我公司專業設計的回轉窯圖紙還有很多，下面就是我們回轉窯的結構示意圖：

回轉窯一般有2~5組托輪、1組擋輪、裝有輪帶和大齒圈的圓截面筒體在托輪上呈小角度傾斜狀滾轉。

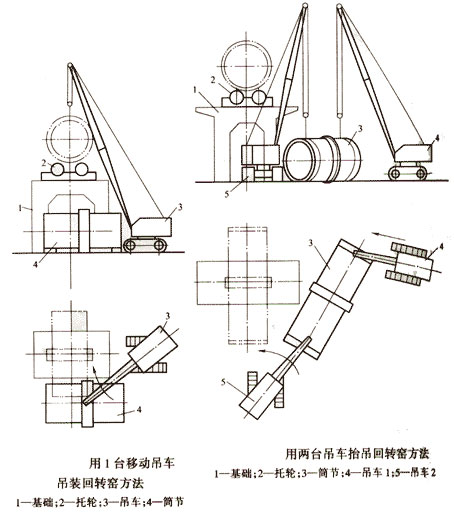

下面為回轉窯的安裝示意圖：

由于大中型回轉窯其筒節的直徑、長度均大,幾個套裝上輪帶的筒節質量更大。因此常出現僅用一臺吊車因能力不夠而無法吊裝的情況。所以,只好采用兩臺吊車抬吊的方案或用其他方法吊裝。

如上圖所示,用兩臺移動吊車吊裝回轉窯時,因吊裝作業方法需要,兩臺吊車中應有一臺是吊起吊件可行走的履帶吊(或輪胎吊)。一般筒節可斜置于基礎一側,要盡量靠近基礎。起吊前把有輪帶的筒節套裝上輪帶。在確定兩吊車吊點時,要先計算出筒節的位置,再依據兩臺吊車的起重能力,用計算法確定吊點位置,達到按吊車能力分配負荷的目的。吊車的負荷程度應達到有關要求,即吊重應小于兩臺吊車額定起重量之和的75%,任意一臺吊車所負擔的負荷不得超過其額定起重量的80%。

吊索捆綁于筒節上的吊點處,兩吊車同時吊升筒節到高度略超過托輪后,一臺吊車轉桿,另一臺吊車負重前行,兩用車均應平穩操作,協同配合,吊筒節到托輪正上方,對正后放筒節于托輪上。繼而將筒節一端與已吊裝就位筒節相應端用螺栓連接。若兩臺吊車均為履帶吊或輪胎吊,而且其額定起重量之和又足夠大時,也可采用使筒節袖線平行于回轉窯縱向中心線且將其置于基礎側面、兩臺吊車均在其后的吊裝方法。吊升筒節到高出基礎頂面以后,兩臺吊車如采用邁步方法,先后分?jǐn)?shù)次吊重前行,為安全和穩定計,應避免兩吊車同步吊重前行的作業方法。待筒節靠近托輪時,再吊升些,使其略超出托輪高度。兩吊車再邁步前行到筒節于托輪正上方,并落于托輪上。

我們的Φ1.9/1.6×39M回轉窯圖紙是現有新型的回轉窯圖紙，該回轉窯有節能效能高等特點在煅燒活性石灰和高嶺土、鋁酸鈣粉等領域有著極大的市場空間，比傳統的回轉窯節能30%左右，改變徑回轉窯圖紙是經過變徑回轉窯的發明人親自執筆設計繪制，并且經過上百次的總結經驗設計而成，產能達到普通回轉窯1.9米直徑的產量，能能耗降低30%左右，現有3家企業使用該圖紙生產，該直徑回轉窯一直處于熱銷狀態。

1.8米回轉窯圖紙是現在賣的較好的圖紙。這個回轉窯是紅星機械廠設計研發的干法生產回轉窯項目圖紙，完整無錯，經過數十家企業生產銷售產品。成熟穩定，是不可多的的節約成本，效能高節能的Φ1.8×30M回轉窯圖紙。
