工業烘干機介紹



工業烘干機實拍高清視頻

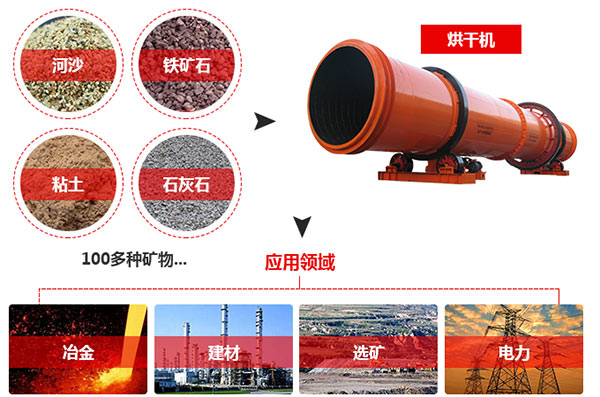

工業烘干機主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。紅星系列烘干機對物料的適應性強，可以烘干各種物料，且設備操作簡單可靠，故得到普遍采用。

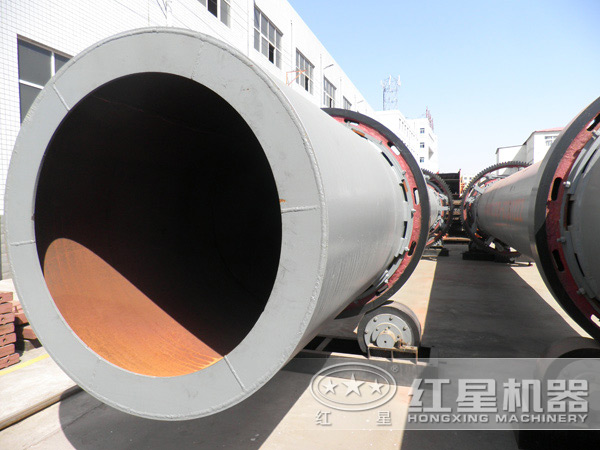

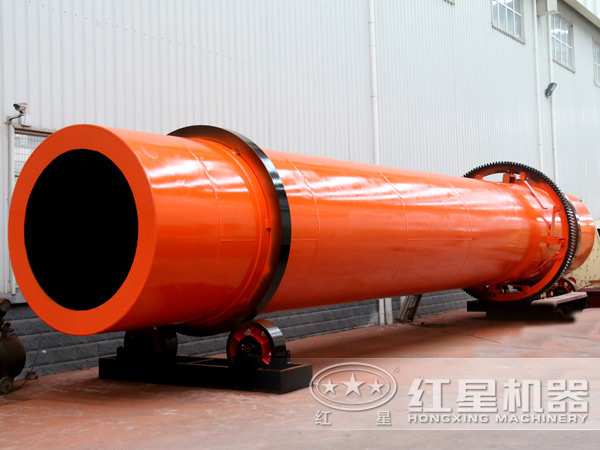

烘干機設備圖片

工業烘干機結構與工作原理

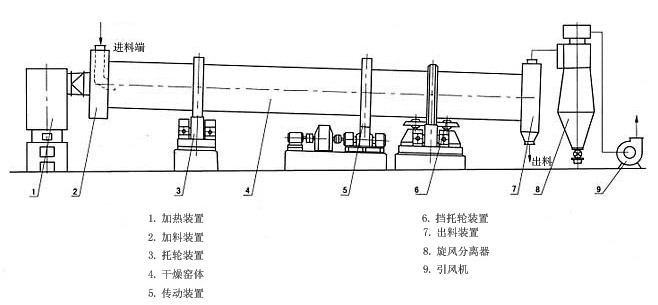

烘干機安裝完成時如上圖所示，分別由加熱裝置、加料裝置、拖輪裝置、干燥窯體、傳動裝置、擋拖輪裝置、出料裝置、旋風分離器、引風機等一系列組成。

烘干機的熱源來自加熱裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

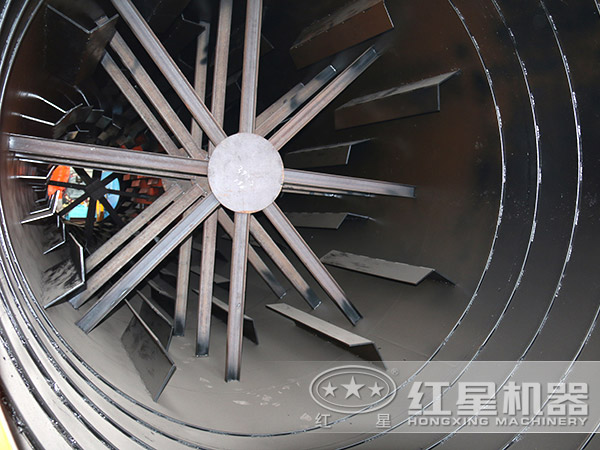

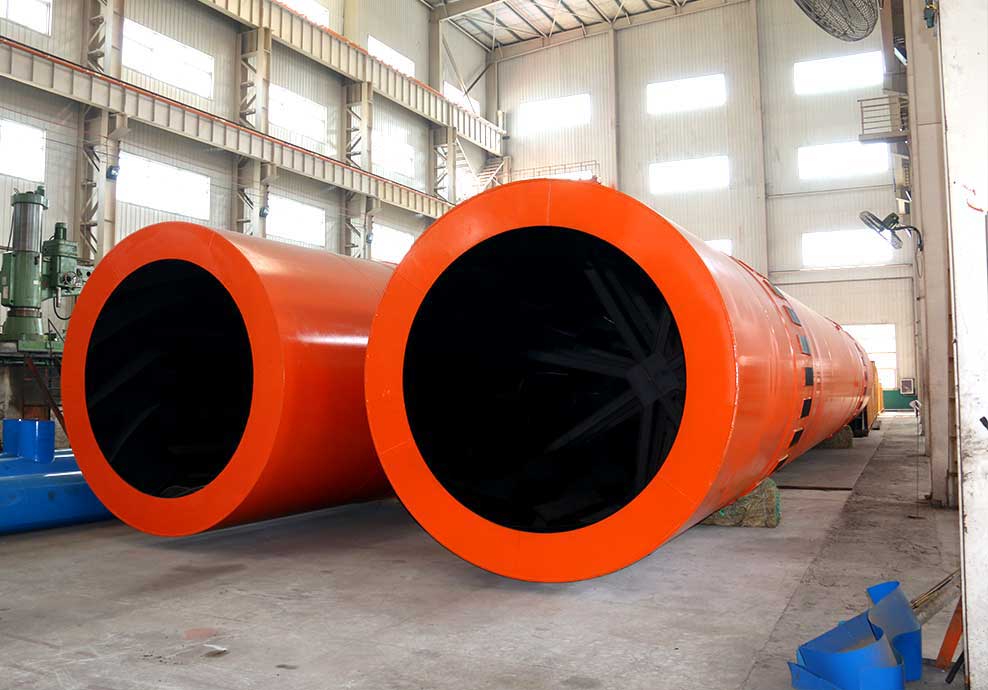

烘干機內部

烘干機設備性能特點

1、烘干機從結構上設計更加系統化、科學化，采用新型揚料板裝置，具有導向、均流、揚料等多項功能，能使物料在烘干機徑向截面全面均布，料幕成為薄、均、全的狀態，完全接觸熱氣流，進一步加大物料與熱風接觸面積，達到充分利用熱能的目的。

2、選用合理的運行參數，煤耗量和電耗量一般烘干機降低10-15%以上，臺時產量提高10-15%以上，已在水泥和選礦企業得到了廣泛的應用。

3、采用了自動化操作模式，和新研究的高溫超速烘干工藝，熱風利用率提高了，而且利用過的熱風從尾端被送至首端后，還可以繼續循環利用，熱利用率高、熱損失小，也減少烘干成本。

4、面對低碳、綠色環保要求，褐煤烘干機采用了多層沉降設計結構，減少褐煤中有機元素的損失率、品質更優，烘干過程基本不存在噪音及粉塵污染。

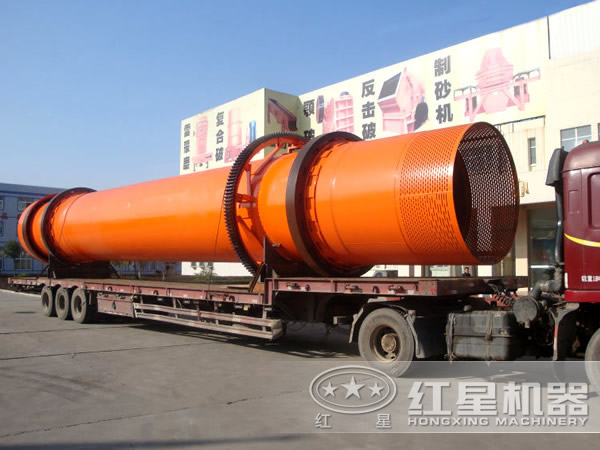

烘干機發往山西

烘干機安裝注意事項

在安裝烘干機設備的時候一定要檢查好所要安裝的地方、所要安裝的備用設備，這樣才能在安裝中不會出現別的問題，在以后的使用中也不會因?yàn)槌醪桨惭b的失誤造成以后維修不便等等問題。 安裝主要檢查基礎混凝土澆注質量與尺寸位置偏差：外觀上要求基礎表面干凈，無油污、灰塵、雜物，無鋼筋裸露、無裂紋缺角、預期留孔內無殘留殼子板，以及其它澆注缺陷。

對于基礎尺寸與位置偏差應符合下列要求：外形尺寸與基礎坐標位置，縱橫軸線誤差小于20mm.不同平面標高誤差小于20mm、只允許負不允許正；斜度誤差全長小于20mm,出料端允許不允許正；上平面不平面度小于5mm/m,全長小于10mm.設備驗收對照設備的裝箱單，對零件、部件、標準件、隨機文件等進行清點，檢查有無錯發缺件、變形損壞等情況，并作記錄，以便在安裝前采購或制備。

清除包裝時涂飾的保護涂層以及粉塵、油污、銹蝕等情況，檢查修整在運輸裝卸過程中所造成的損壞變形。對零部件、關鍵配合件，進行預檢測和預裝配，以避免安裝工作中的返工，保證安裝進度及安裝質量。

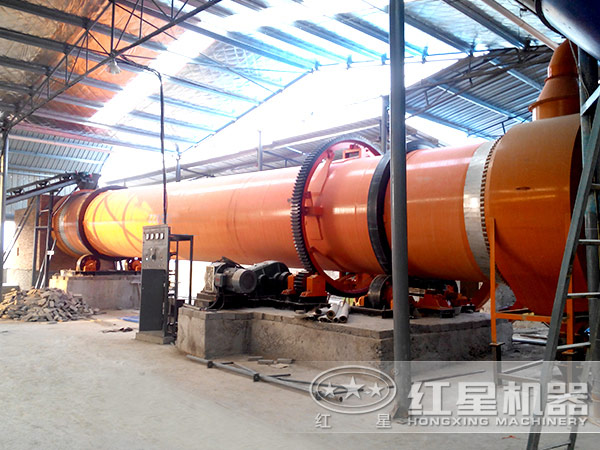

河南用戶現場實拍圖

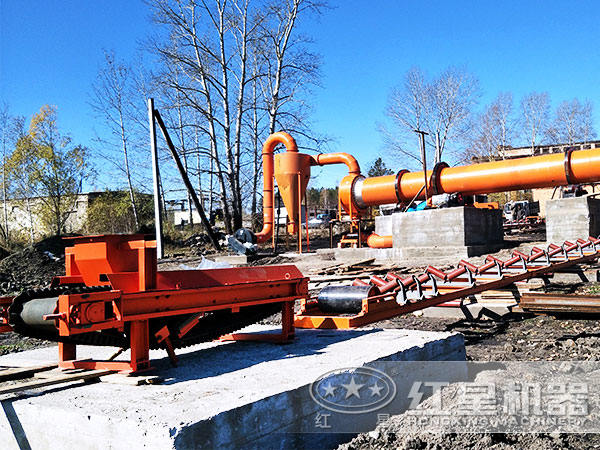

俄羅斯用戶生產現場

烘干機優惠報價

紅星機器廠家，40年專注礦山機器，經驗豐富的師傅們走心智造，采用優質材料，設備更加結實耐用、持久牢靠，同時售前為用戶提供全套方案，挑選合適型號，售中與用戶簽訂正規購買合同，并保證按時完成設備交付工作，售后免費對設備安裝、保養、維修等服務，為設備的效能高、安全運行保駕護航，設備可以通過網站在線選購，也可以到廠區實地考察后面對面選購，并帶領您參觀客戶現場、設備咨詢等，同時設備以出廠價銷售給大家，價格更優惠，隨時 在線免費了解報價。

用戶來訪參觀

紅星烘干機生產廠家地址：河南鄭州高新區檀香路8號。

烘干機廠家格咨詢電話：0371-67772626。

工業烘干機設備 技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
