分級機簡介

分級機又叫螺旋分級機，主要有高堰式單螺旋和雙螺旋、低堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋幾種分級機，低堰式現運用的很少，主要是高堰式和沉沒式。

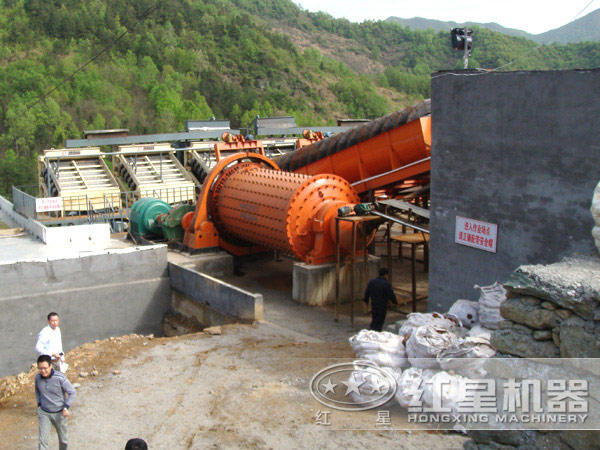

螺旋分級機廣西用戶生產現場

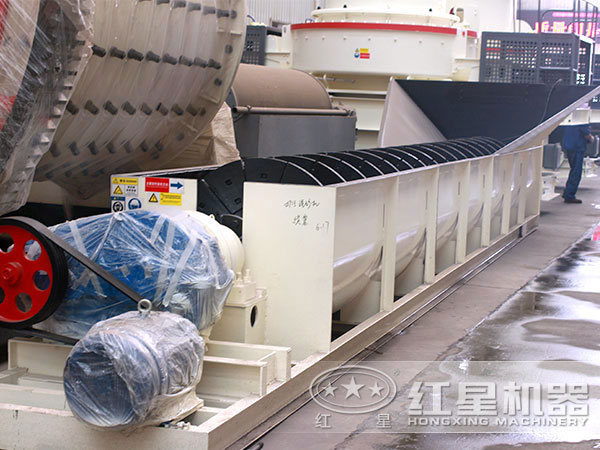

螺旋分級機實拍圖

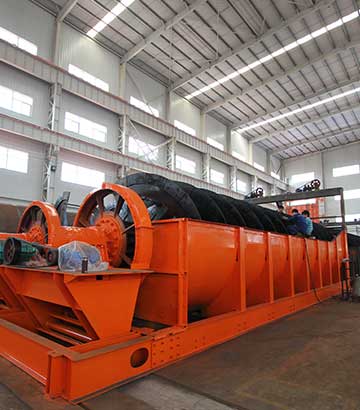

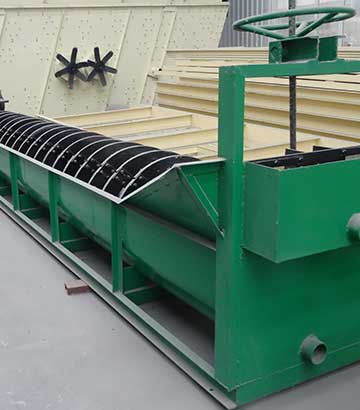

單螺旋分級機

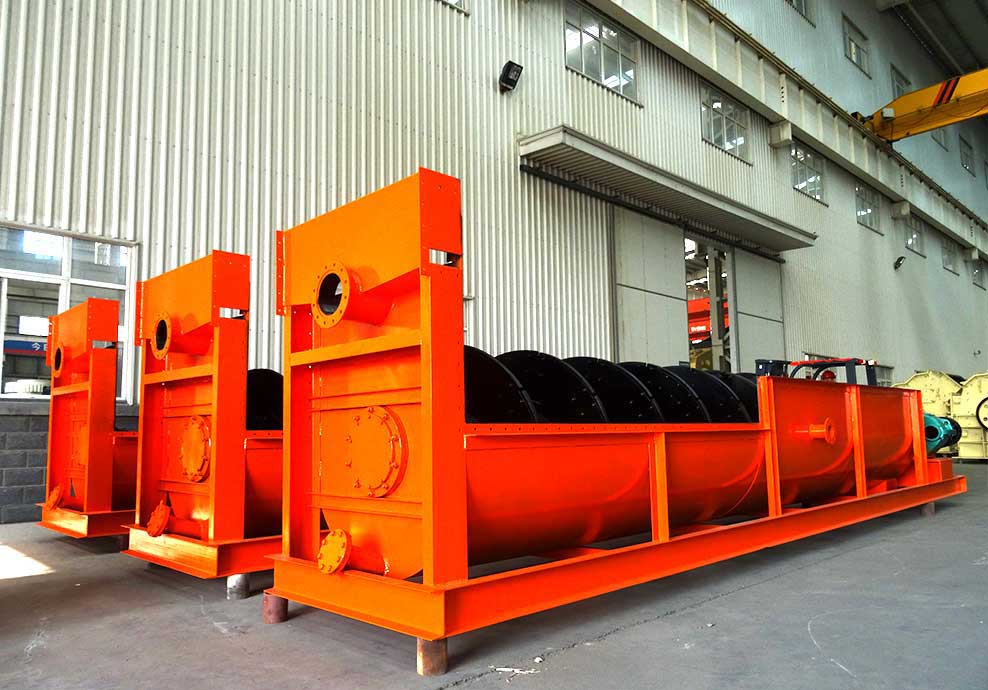

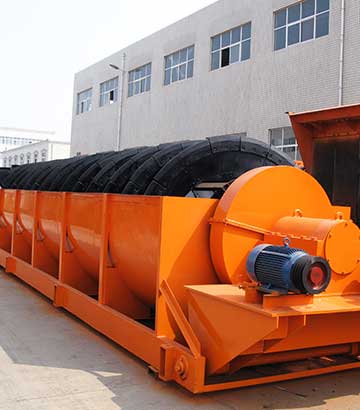

雙螺旋分級機

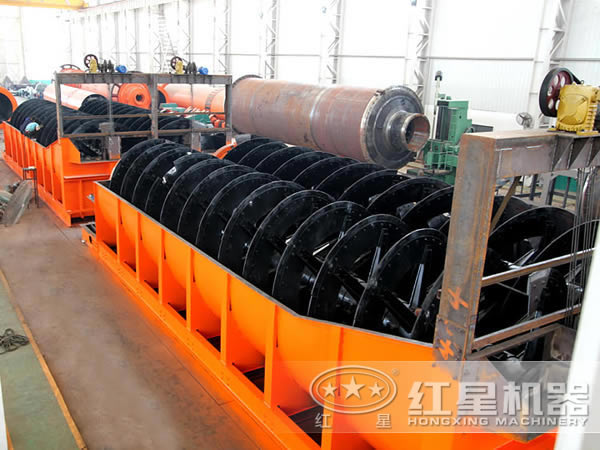

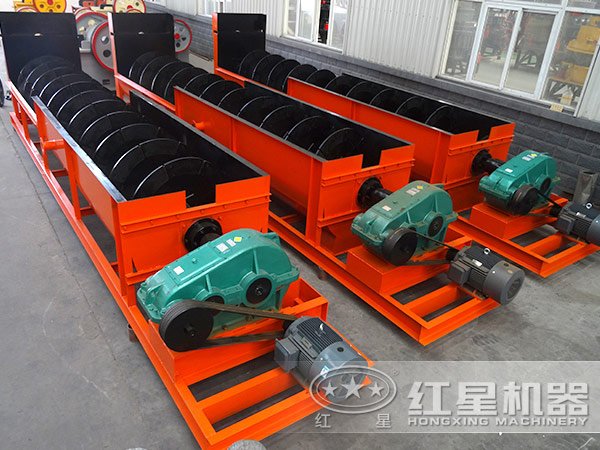

螺旋分級機車間一角

螺旋分級機工作原理

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

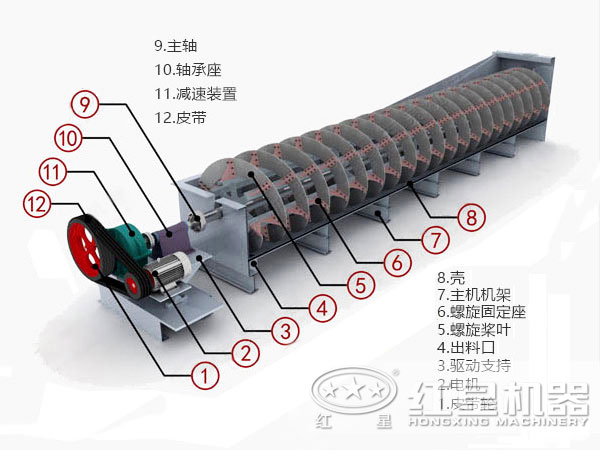

螺旋分級機結構

該分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

螺旋分級機產品特點

螺旋分級機是我公司采用新技術研制，研發生產的分級設備。具有以下特點：

1. 低能耗：同樣處理量，能耗比其它臥式、立式分級機降低50%。

2. ：同樣處理量，分級效率比其它臥式、立式分級機提高50%。

3. 高精度：分級細度高，徹底杜絕產品中過大顆粒及篩余物。

4. 低轉速：相同分級粒徑，分級輪轉速比其它臥式、立式分級機降低50%。生產莫氏硬度<5的粉體時，分級輪無磨損；生產莫氏硬度≥7的粉體時，分級輪使用壽命比其它臥式、立式提高5～8倍。

6. 結構全：可根據不同特殊要求，配置專用的分級結構。

7. 可與球磨機、雷蒙磨、沖擊磨、氣流磨等各種粉磨設備組成閉路或開路系統。

8. 自動化程度高，穩定性強，操作簡便，負壓生產，無粉塵污染，環境優良。

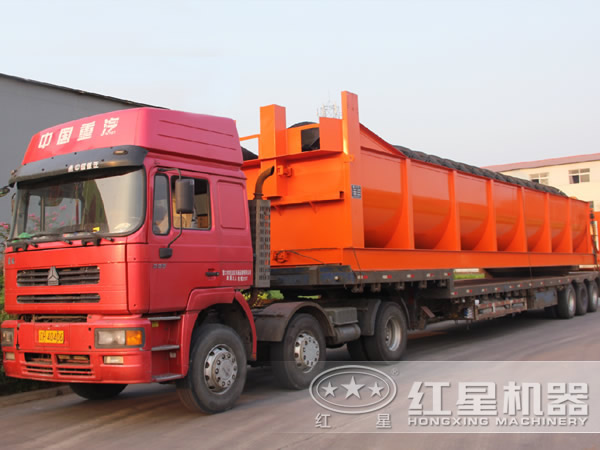

螺旋分級機發往遼寧

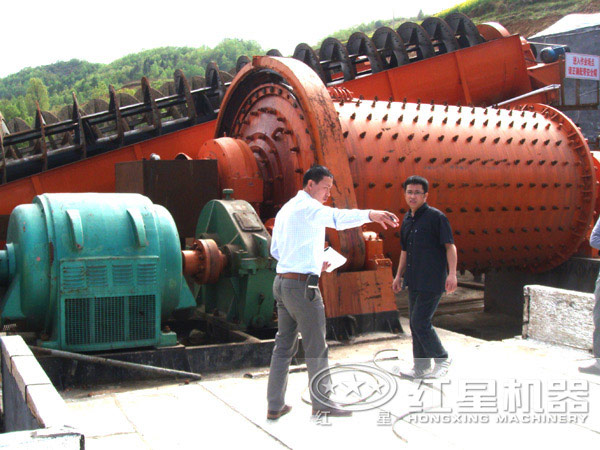

螺旋分級機用戶生產現場實拍圖

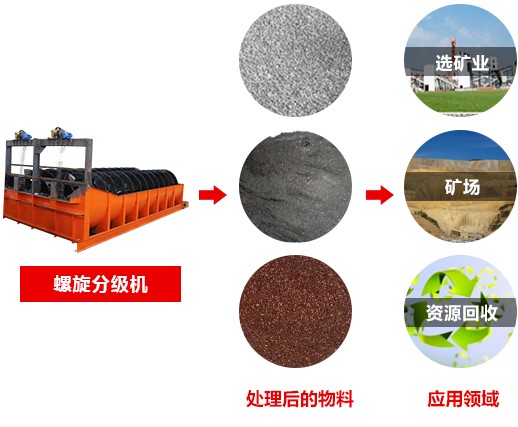

螺旋分級機適用范圍

螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。

使用于200多種物料

螺旋分級機注意要點

螺旋分級機中的螺旋軸是保證設備正常運轉的重要部件，螺旋軸的耐磨性成為客戶較為關心的問題，螺旋軸耐磨不耐磨關鍵看螺旋軸的制作原材料，質量好的螺旋軸是超厚的無縫鋼管制成，次品則是焊接而成，用戶一定要擦亮雙眼比較并挑選出好的產品。高強度超負荷運行也會使螺旋軸磨損，縮短使用壽命。操作不當維護不及時清理不徹底都會造成螺旋軸的磨損甚至斷軸，所以細心呵護才能使您的設備健康長壽。

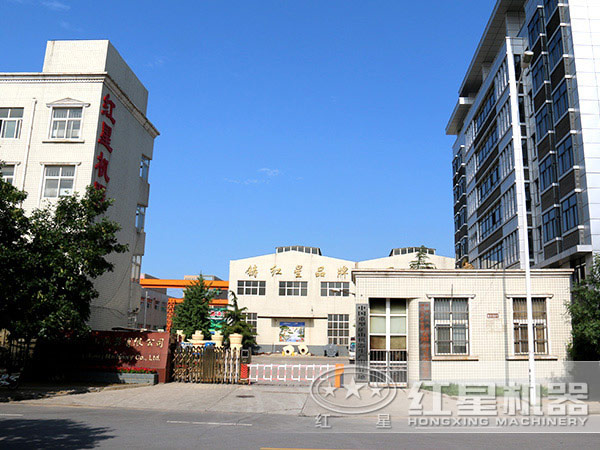

紅星機器總部

紅星螺旋分級機實時報價

紅星機器廠家位于河南省鄭州市，專業生產各類礦山機器設備四十幾年，采用較好材質制造，生產工序精細、流程嚴謹，樸素、簡單的外表下，有著較為豐富的內涵，銷售不同地區省市，受到很多用戶朋友們寵愛，同時廠家自產自銷，沒有中間商、經銷商，從中賺差價，價格也很實惠，還提供免費售前、售中、售后等較為完善、周到的服務，不用有后顧之憂，可以點擊“ 在線免費咨詢”了解實時報價，或者到廠區來參觀、深入了解，不限時為大家服務。

紅星售后服務出發

螺旋分級機 技術參數

型號	螺旋直徑	水槽長度	螺旋轉速(r/min)	處理量（t/d）		電動機功率		外形尺寸（mm≤）			總重
				按返砂	按溢流	傳動用	升降用	長	寬	高
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10		8400		675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970	26.8
FC-24		14130		6800	490	18.5	4	16580	2930	7190	41.0
2FG-24		9130		13600	1160	30	6	12710	5430	5690	45.8
2FC-24		14130		13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350	73.0
2FC-30		14300		23300	1410	----	----	17091	----	8680	84.8
